בזמן שלוקח לקשור את הנעליים שלך-בערך 20 שניות-סורק גוף תלת מימד של Xiankuלוכד יותר נתונים על הגוף שלך מאשר מאמן אישי, כירופרקט וחייט יכולים לאסוף תוך שעה. אבל איך זה עובד? מה מייחד את סריקת האור המובנית ממצלמות העומק בסמארטפון שלך? ולמה הטכנולוגיה הזו חשובה לבריאות השינה?
בואו נצלול לתוך ההנדסה שמאחורי הראשון בעולםמערכת לבחירת מזרנים וכריות ב-AI-.
גבולות המדידה המסורתית
מבחינה היסטורית, בחירת מזרון כללה מעט יותר מסרט מדידה, משקל משקל ו"מבחן נוחות" סובייקטיבי. אפילו במסגרות קליניות, הערכת יציבה מסתמכת לרוב על תצפית חזותית, גוניומטרים ושיטות מישוש-ידניות שהן סובייקטיביות מטבען ומוגבלות בדייקנות.
שקול מה השיטות המסורתיות מחמיצות:
- קו מתאר תלת מימד: סרט מדידה לוכד היקף אך לא צורה. שני אנשים בעלי אותו היקף ירך יכולים להיות בעלי קווי מתאר שונים לחלוטין, המשפיעים על אופן האינטראקציה שלהם עם משטח המזרן.
- עקמומיות בעמוד השדרה: הערכה חזותית אינה יכולה לכמת את העקומות הצדדיות העדינות (עקמת) או חוסר איזון סגיטלי (קיפוזיס/לורדוזיס) המשפיעים באופן דרמטי על יישור השינה.
- אָסִימֵטְרִיָה: קשה למדוד כתפיים גבוהות, הטיית אגן וחוסר איזון סיבובי בכלים ידניים.
- מערכות יחסים דינמיות: הקשר בין רוחב הכתפיים, רוחב הירכיים וקימור עמוד השדרה קובע את תמיכת השינה האידיאלית-חישוב מורכב מדי עבור שיטות ידניות.
סריקת אור מובנית פותרת את כל המגבלות הללו.
מהי סריקת אור מובנית?
סריקת אור מובנית היא טכנולוגיית הדמיה תלת מימדית המקרינה דפוס ידוע של אור (בדרך כלל אינפרא אדום) על פני משטח ולוכדת כיצד דפוס זה מתעוות. העיוות של התבנית חושף את הצורה התלת--ממדית של האובייקט.
מערכת Xianku משתמשתמודולי אור מובנים קניינייםתוכנן במיוחד עבור סריקת גוף אנושי. כך עובד התהליך:
שלב 1: הקרנת דפוס
הסורק מקרין רשת מדויקת של נקודות אינפרא אדום על גוף המשתמש. בניגוד לסורקי לייזר שמזזים נקודה אחת על פני השטח, אור מובנה לוכד אלפי נקודות בו-זמנית.
שלב 2: לכידת תמונה
מצלמות ברזולוציה גבוהה-תלכדות את הדפוס המוקרן ממספר זוויות. המערכת משתמשת בשתי מצלמות כדי להשיג ראיית סטריאו-בדומה לראייה דו-עינית אנושית אך עם דיוק הרבה יותר גדול.
שלב 3: טריאנגולציה
על ידי ניתוח האופן שבו התבנית המוקרנת מתעוותת על פני השטח של הגוף, המערכת מחשבת את הקואורדינטות התלת-ממדיות של כל נקודה. ככל שהתבנית צפופה יותר, כך השחזור מפורט יותר.
שלב 4: יצירת ענן נקודות
התוצאה היא "ענן נקודות"-אוסף של מיליוני קואורדינטות תלת-ממדיות בודדות הממפות את פני הגוף בדיוק של מילימטר. המערכת של Xianku מייצרת בערך2 מיליון ענני נקודותלכל סריקה, בצפיפות של28 נקודות לסנטימטר רבוע.
שלב 5: שחזור תלת מימד
אלגוריתמים מתקדמים ממירים את ענן הנקודות לרשת תלת מימד רציפה, ויוצרים מודל מציאותי של 1:1 של גוף המשתמש שניתן לצפות בו מכל זווית.
למה חשובות 2 מיליון נקודות
הצפיפות של ענן הנקודות קובעת את רמת הפירוט הנקלט. סריקה בצפיפות- נמוכה עשויה ללכוד את צורת הגוף הכללית אך להחמיץ קווי מתאר עדינים שחשובים לבריאות השינה:
| תכונה | למה זה חשוב לשינה |
|---|---|
| קו מתאר כתף | קובע כמה הכתף של ישן צד שוקעת במזרן |
| עומק עקומה מותנית | מכתיב את התמיכה הנדרשת בגב התחתון |
| יחס ירך-ל-מותניים | משפיע על יישור האגן בכל תנוחות השינה |
| סטייה צידית בעמוד השדרה | דורש תמיכה א-סימטרית לחולי עקמת |
| עקומה צווארית | קובע את גובה הכרית והלופט האופטימליים |
עם 28 נקודות לסנטימטר רבוע, Xianku לוכדת את התכונות הללו ברזולוציה מספקת כדי לבצע הערכות משמעותיות מבחינה קלינית.

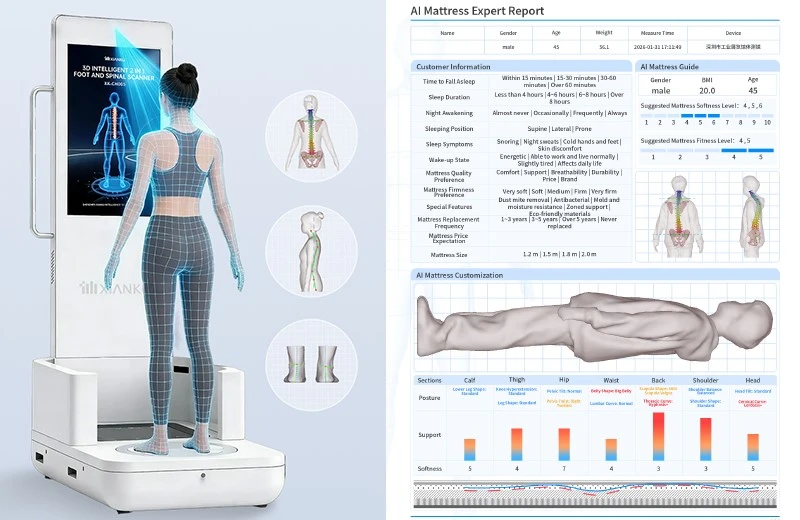

תפקידו של הפטיפון
בניגוד לסורקים קבועים שדורשים מהמשתמש לעמוד בעמדה מסוימת ולהסתובב, Xianku משתמש בפטיפון משולב. עיצוב זה מציע מספר יתרונות:
מהירות סיבוב עקבית: הפטיפון מסתובב במהירות מבוקרת בדיוק, מבטיח כיסוי אחיד ומבטל טשטוש תנועה.
מרחק מדידה אופטימלי: המשתמש עומד במרחק קבוע מהסורק (0.6-0.75 מ'), שומר על אורך מוקד אידיאלי לאורך כל הסריקה.
כיסוי מלא של 360 מעלות: בשילוב עם שדה הראייה הרחב של הסורק, הפטיפון מבטיח כיסוי מלא של כל משטחי הגוף, כולל הגב-הקריטי להערכת עמוד השדרה.
תנועת משתמש מינימלית: המשתמש פשוט עומד במקום בזמן שהפטיפון מסתובב. זה מפחית חפצי תנועה ומבטיח עקביות סריקה בין משתמשים שונים.
מנתונים גולמיים לתובנות ביו-מכאניות
לכידת 2 מיליון נקודות היא מרשימה, אבל ענני נקודות גולמיים הם חסרי משמעות ללא ניתוח חכם. כאן נכנסים לתמונה אלגוריתמי ה-AI של Xianku.
זיהוי נקודות ציון אוטומטי
המערכת מזהה באופן אוטומטי נקודות ציון אנטומיות:
- Acromion (שיא כתף)
- ציצת איליאק (אגן)
- חוליה C7 (בסיס הצוואר)
- PSIS (ציוני דרך של האגן האחורי)
- ראשי עצם הירך (מפרקי ירכיים)
- פיקות הברך
שחזור שלד

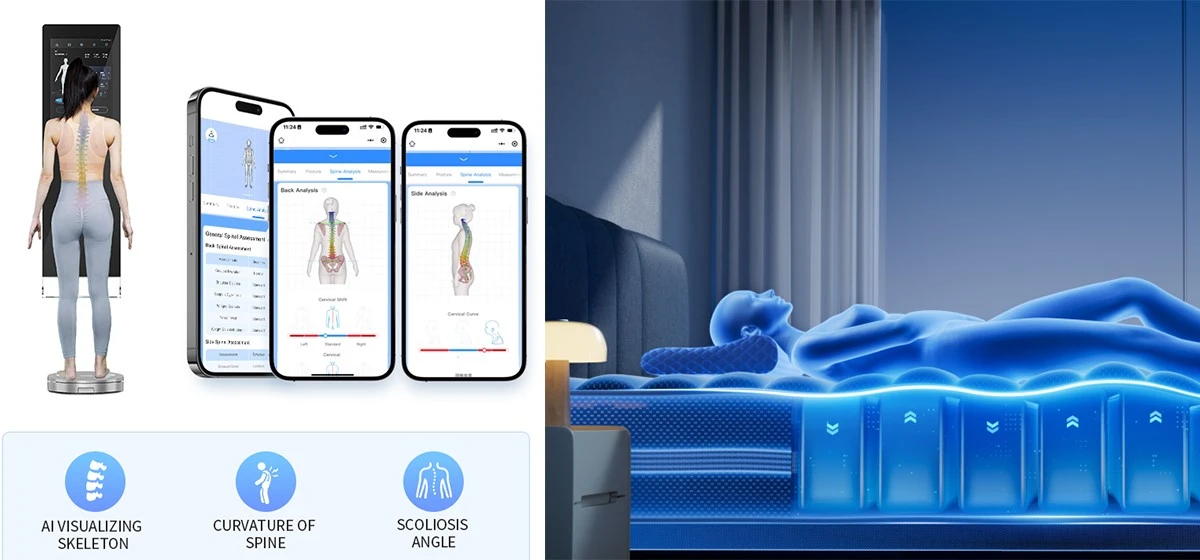

באמצעות ציוני דרך אלה, הבינה המלאכותית משחזרת מודל שלד המיושר עם פני הגוף. זה לא שלד גנרי בקנה מידה לגובה-זהו מודל שלד מותאם אישית המבוסס על קווי המתאר האמיתיים של פני השטח.

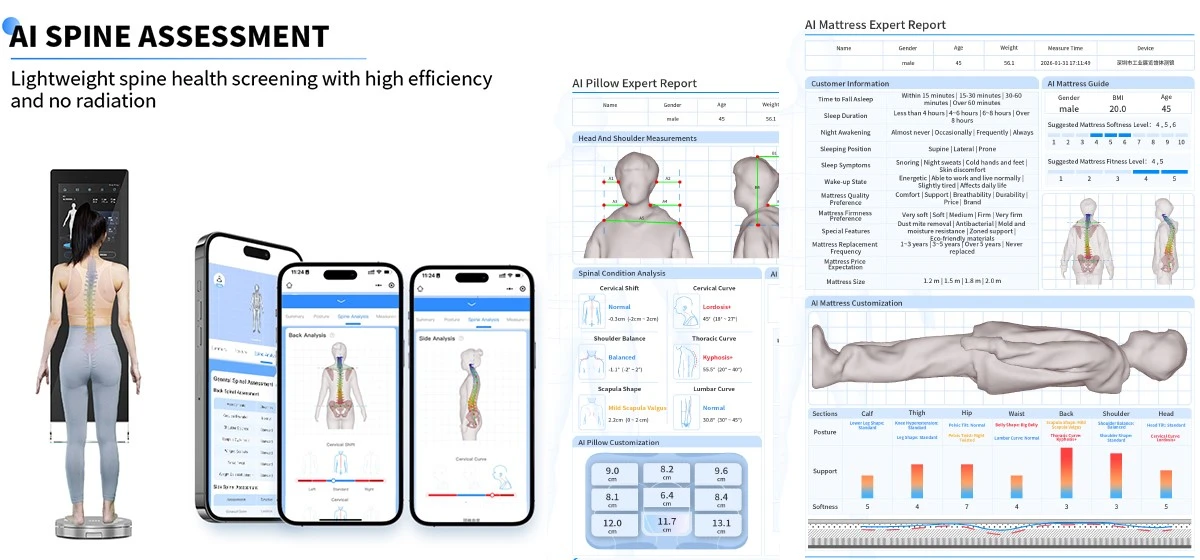

ניתוח עקומת עמוד השדרה
המערכת מחלצת את קו האמצע של עמוד השדרה מהמשטח האחורי ומחשבת:
- זווית Cobb לזיהוי עקמת
- זווית קיפוזיס חזה
- זווית לורדוזיס מותני
- מחווני סיבוב חוליות
כימות סטיית היציבה
ה-AI מודד סטיות מהיישור האידיאלי:
- תנוחת ראש קדימה (במעלות)
- כתפיים מעוגלות (במעלות)
- הטיית האגן (קדמית/אחורית)
- אסימטריה בגובה הכתף (במילימטרים)
- יישור ברכיים (זוויות רגליים O/X)
כיול ודיוק
עבור יישומים רפואיים וקמעונאיים, הדיוק אינו ניתן- למשא ומתן. המערכת של Xianku עוברת פרוטוקולי כיול קפדניים:
כיול במפעל
כל יחידה מכוילת בנפרד במפעל באמצעות מטרות מדויקות. נתוני הכיול מאוחסנים במכשיר ומתייחסים אליהם במהלך כל סריקה.
פיצוי סביבתי
המערכת מפצה על תנאי התאורה הסביבתיים, ומבטיחה תוצאות עקביות באולם תצוגה, בסביבות קליניות או בבתי מלון.
אימות עצמי-
במהלך כל סריקה, המערכת מבצעת-בדיקות איכות בזמן אמת, ומתריעה למפעיל אם גורמי מיקום או סביבה עלולים להשפיע על הדיוק.
יתרון המהירות
למה המהירות חשובה? שקול את היישום של-העולם האמיתי:
באולם תצוגה של מצעים, ללקוחות יש זמן וסבלנות מוגבלים. תהליך סריקה שאורך מספר דקות יוצר חיכוך. סריקה של 20- שניות מרגישה שלקוחות ללא מאמץ נוטים יותר להשתתף, והצוות יכול לעבד יותר לקוחות בשעה.
במסגרות קליניות, זמן הוא כסף. סריקה של 20 שניות מחליפה 15-20 דקות של הערכה ידנית, ומאפשרת למתרגלים להתמקד בפירוש ובטיפול במקום במדידה.
בסביבות של מלון, האורחים מצפים לנוחות. סריקה מהירה ולא{1}}פולשנית בזמן הצ'ק-אין-מאפשרת בחירת כריות מותאמת אישית מבלי להפריע לחוויית האורח.
פרטיות נתונים ואבטחה
עם כל טכנולוגיית סריקת גוף, חששות הפרטיות הם בעלי חשיבות עליונה. Xianku נותן עדיפות לאבטחת מידע:
ב-עיבוד מכשיר
כל הסריקה והניתוח הראשוני מתרחשים בחומרה המקומית של המכשיר. המערכת אינה מזרימה נתוני סריקה גולמיים לשרתים חיצוניים ללא אישור מפורש.
אחסון מוצפן
נתוני הלקוח מוצפנים בזמן מנוחה ובמעבר. הגישה נשלטת באמצעות מערכת ה-CRM עם הרשאות מבוססות תפקידים-.
הַתאָמָה
המערכת נועדה לעמוד ב-GDPR, CCPA ותקנות פרטיות אזוריות אחרות. המשתמשים מקבלים מידע ברור לגבי אופן השימוש בנתונים שלהם ויכולים לבקש מחיקה בכל עת.
השורה התחתונה
סריקת אור מובנית אינה חדשה-היא שימשה בבדיקות תעשייתיות, עיצוב רכב והדמיה רפואית במשך שנים. אבל יישום הטכנולוגיה הזו לבריאות השינה, עם הדרישות הספציפיות של מהירות, דיוק ומחיר סביר, דרש שנים של מו"פ.
ההישג של Xianku הוא הפיכת סריקת גוף תלת-ממדית-קלינית למעשית לשימוש יומיומי בקמעונאות, אירוח ובריאות. התוצאה היא מערכת הלוכדת יותר נתונים ב-20 שניות ממה ששיטות מסורתיות יכולות לאסוף בשעה-ותרגמת את הנתונים הללו לפתרונות שינה ניתנים ליישום.
במאמר הבא שלנו, נחקור כיצד הנתונים הגולמיים הללו הופכים להערכת בריאות מלאה של עמוד השדרה, ומדוע הבנת עמוד השדרה שלך היא המפתח לשינה טובה יותר.
