ייצוא פורמט קבצי STL עבור אורתוטיקה מודפסת בתלת-ממד: כיצד סריקת רגל תלת-ממדית הופכת נתונים ביו-מכניים לייצור אורתוטי מותאם אישית

עבור יצרני אורתוטיקה מודפסת תלת מימד, איכות המוצר הסופי מתחילה הרבה לפני ההדפסה. זה מתחיל בנתונים. אם דגם כף הרגל המקורי אינו שלם, מעוות או מבוסס רק על טביעת רגל דו-ממדית, ייתכן שהמכשיר האורתוטי הסופי לא יתאים לאנטומיה האמיתית של המשתמש. זה קריטי במיוחד עבור מדרסים פונקציונליים כגון תומכים לתיקון בוניונים, התקנים אורתוטיים עם קשת גבוהה, מדרסים מותאמים אישית ורכיבי הנעלה מותאמים אישית.

כף הרגל נקראת לעתים קרובות "הלב השני" של הגוף, אבל מנקודת מבט של ייצור אורתוטי, היא גם הבסיס של כל השרשרת הקינטית. מבנה כף רגל לא תקין עשוי להשפיע על יישור הקרסול, עומס הברכיים, איזון האגן ויציבת עמוד השדרה. כאשר נתוני כף הרגל אינם מדויקים, ההשלכות אינן רק התאמה לקויה-הן עשויות גם להשפיע על הנוחות, יעילות התיקון ועל תאימות המשתמשים לטווח ארוך-.

זו הסיבהייצוא פורמט קבצי STL עבור אורתוטיקה מודפסת בתלת מימדהופך ליכולת מפתח עבור יצרני אורתוטיק B2B, ספקי שירותי הדפסת תלת מימד, מעצבי מוצרים אורטופדיים, ספקי שיקום ומותגי הנעלה בהתאמה אישית.

מערכת סריקת הרגליים התלת-ממדית של Xianku מספקת זרימת עבודה דיגיטלית מלאה:1-שניה סריקת אור מובנה אינפרא אדום → הפקת דוחות של 5 שניות → מדידת דיוק של ±1 מ"מ → מודל תלת מימד 1:1 רגל מלאה → ייצוא מודל תלת מימד STL/OBJ → התאמה אישית אורתוטית מודפסת בתלת מימד.

מדוע איכות קבצי STL חשובה באורתוטיקה מודפסת בתלת מימד

STL הוא אחד מפורמטי הקבצים הנפוצים ביותר בהדפסת תלת מימד. הוא מאחסן משטח תלת-ממדי כרשת עשויה היבטים משולשים. עבור יצרני אורתוטי, קובץ STL משמש כגשר בין כף הרגל האנושית למכשיר המודפס.

באורתוטיקה מותאמת אישית, קובץ STL באיכות-גבוהה עוזר לתמוך:

• רפרודוקציה מדויקת של צורת כף הרגל
• התאמה טובה יותר בין אורתוטי למשטח כף הרגל
• שינוי CAD אמין יותר
• עיצוב משופר של אזורי תמיכה פונקציונליים
• מעבר מהיר יותר מנתוני סריקה לדגם הניתן להדפסה
• הפחתת עומס העבודה בדוגמנות ידנית
• ייצור עקבי יותר על פני מספר הזמנות
• תאימות טובה יותר עם זרימות עבודה של הדפסת תלת מימד

למוצרים כגון מתקן כתף, תומכי קשת גבוהים, מדרסים פונקציונליים, התקני ייצוב עקב או רכיבי הנעלה מותאמים אישית, קובץ STL חייב לשקף את המבנה האמיתי של כף הרגל-לא רק טביעת רגל שטוחה או גודל משוער.

בייצור B2B, נתוני קלט גרועים יוצרים בעיות במורד הזרם: יותר תיקון ידני, יעילות ייצור נמוכה יותר, יותר תלונות התאמה ושיעורי החזר גבוהים יותר. לפיכך, סריקה מדויקת-ל-פלט STL אינה רק תכונה טכנית. זהו יתרון עסקי-ייצור קריטי.

המגבלה של נתוני רגל דו-ממדיים מסורתיים בייצור אורתוטי

הערכת כף הרגל המסורתית מסתמכת לרוב על טביעות רגליים דו-ממדיות, מחצלות לחץ, מדידות ידניות, יציקות גבס או סריקת לייזר בסיסית. שיטות אלה עשויות לספק הפניות שימושיות, אך לעתים קרובות אין בהן את מלוא הפרטים המרחביים הנדרשים לייצור אורתוטי דיגיטלי.

מחצלת לחץ יכולה להראות כיצד הסוליה מתקשרת עם הקרקע. טביעת רגל דו מימדית יכולה להראות אזור מגע צמח. מדידה ידנית יכולה לרשום אורך ורוחב. עם זאת, אף אחת מהשיטות הללו לבדה לא יכולה לתפוס במלואה את המבנה התלת מימדי של כף הרגל.-

נתוני כף הרגל המסורתיים עשויים להחמיץ:

• גובה הקשת ועקמומיות הקשת
• גובה הירכיים ונפח אמצע כף הרגל
• רוחב העקב ויישור העקב
• מורפולוגיה של רוחב כף הרגל והבוהן
• היקף והיקף כף הרגל
• סטייה מבנית הקשורה ל-ביוניון
• גיאומטריית קשת גבוהה ונטיית העמסה לרוחב
• אסימטריה שמאלית-ימינה
• דרוש משטח תלת מימדי מלא לעיצוב אורתוטי CAD

זה חשוב במיוחד עבור יישומים אורתוטיים מורכבים. עזר לתיקון בוניון דורש הבנה מדויקת של צורת כף הרגל, זווית הבוהן והבליטה המדיאלית. תמיכה אורתוטית קשת גבוהה דורשת גובה קשת מדויק, קו מתאר קשת וגיאומטריה של אמצע כף הרגל. מדרסים מותאם אישית דורשים התאמת משטח פלנטר, ישיבה בעקב ועיצוב אזור תמיכה-.

בקיצור, נתונים דו-ממדיים אינם מספיקים עבור-אורתוטיקה מודפסת תלת-ממדית באיכות גבוהה. היצרנים זקוקים לדגמי רגליים תלת מימדיים מדויקים, מלאים הניתנים לייצוא.

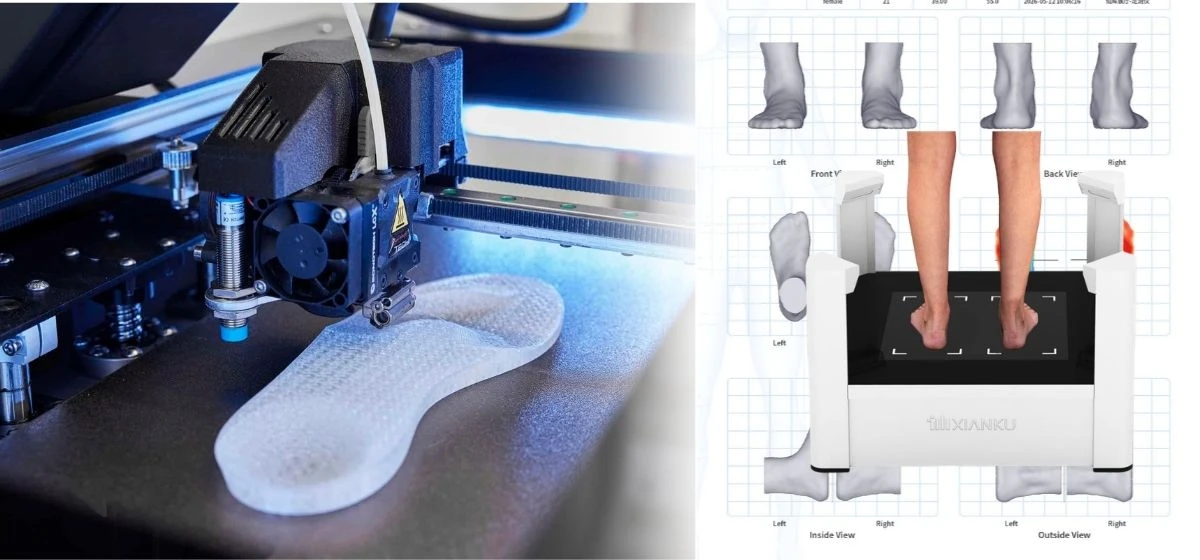

סריקת רגל תלת מימדית של Xianku: מרגל פיזית לדגם דיגיטלי להדפסה

Xianku היא מובילה עולמית בשירותי תפעול נתוני סימנים-תלת-ממדיים, המסייעת לבריאות, בריאות, אורטופדיה והנעלה לשותפים להפוך את מבנה גוף האדם לאינטליגנציה של מוצרים דיגיטליים.

סורק הרגל התלת-ממדי של Xianku משתמש במתקדםטכנולוגיית אור מובנית אינפרא אדוםללכוד את מבנה השטח המלא של שתי כפות הרגליים. בהשוואה למערכות מסורתיות של סריקת לייזר או מחצלת לחץ, אור מובנה אינפרא אדום מספק חוויית לכידת נתונים מהירה יותר, נוחה יותר ומוכנה יותר לייצור-.

המערכת יכולה להשלים סריקת רגליים כפולות-שנייה אחתולהפיק דוח מקצועי בערך5 שניות. עִםדיוק של ±1 מ"מ, הוא תומך במדידת מימד-באיכות גבוהה ובמודלים דיגיטליים לפיתוח מוצר אורתוטי.

היתרונות הטכניים העיקריים כוללים:

• סריקה של שנייה אחתלשתי הרגליים
• לכידת אור מובנית אינפרא אדום ללא-מגע
• דיוק של ±1 מ"מלמדידת כיתה- מקצועית
• הפקת דוחות דיגיטליים של 5 שניות
• 1:1 אמיתי 3D מלא-שחזור מודל רגל
• 30+ מערכי נתונים ביו-מכאנייםמכסה אורך, רוחב, היקף, גובה, קשת ומורפולוגיה
• יָצִיאדגמי 3D STL/OBJ
• חיבור חלק עם עיצוב CAD ומערכות הדפסה תלת מימדיות

עבור יצרני אורתוטיקה מודפסת תלת מימד, המשמעות היא שהסורק אינו מספק רק דוח מדידה. הוא מספק בסיס ייצור דיגיטלי.

מדוע מודלים תלת מימדיים 1:1 מלאים-טובים יותר מטביעות רגל שטוחות

מודל תלת-ממד של 1:1 רגל מלא- לוכד את הגיאומטריה החיצונית האמיתית של כף הרגל. זה כולל את משטח הכף הרגל, צורת הקשת, מבנה העקב, פרופיל קדמת כף הרגל, אזור האצבעות, גובה הירכיים והנפח הכללי.

זה שונה מאוד מטביעת רגל שטוחה. טביעת רגל מראה רק מגע. מודל תלת מימד מראה צורה.

עבור ייצור אורתוטי, הבדל זה הוא קריטי.

מודל תלת-ממד של 1:1 רגל מלא-מסייע למעצבים להבין:

• איפה צריך להוסיף תמיכה
• היכן שתהיה צורך בהפגת לחץ
• כיצד יש להתאים את הקשת
• כיצד ניתן לעצב ייצוב עקב
• האם רוחב קדמת כף הרגל משפיע על ההתאמה האורתוטית
• כיצד סטייה הקשורה ל-בוניון משנה את צורת המכשיר
• עד כמה גיאומטריית קשת גבוהה צריכה להנחות את עיצוב התמיכה
• האם דגמי רגל שמאל וימין זקוקים לתיקונים שונים

זה מאפשר ליצרני B2B לבנות סריקה אמינה יותר-כדי-לעצב-ל-זרימת עבודה להדפיס.

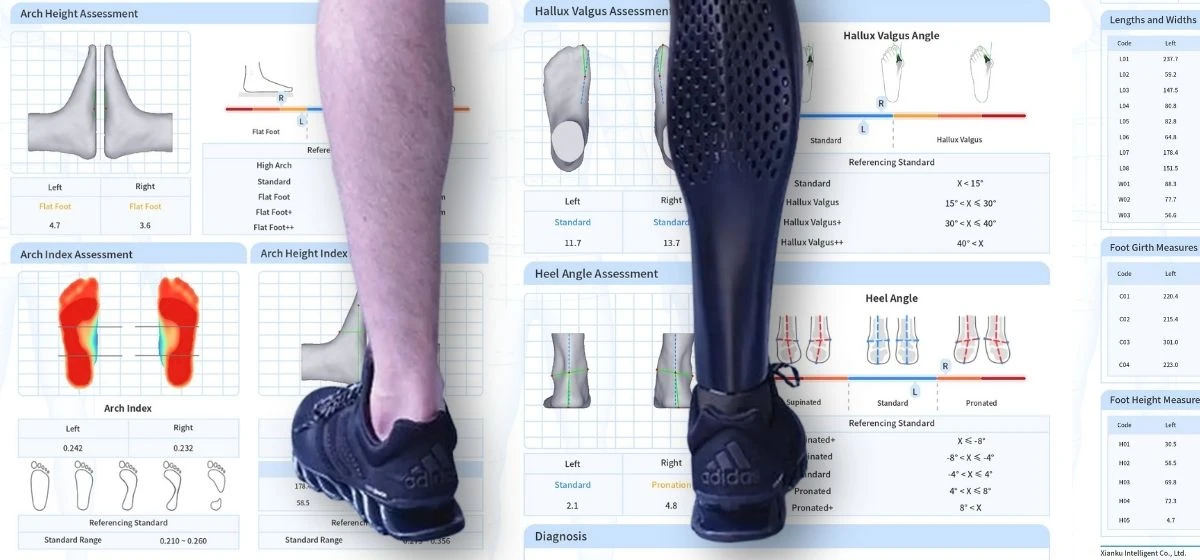

אלגוריתם ACA ו-AHI: נתוני קשת טובים יותר לעיצוב אורתוטי פונקציונלי

ניתוח קשתות הוא אחד החלקים החשובים ביותר של עיצוב אורתוטי מותאם אישית. עם זאת, מערכות מסורתיות רבות מסתמכות במידה רבה על אזור מגע כדי לסווג את הקשת. זה עלול להוביל לשגיאות, במיוחד אצל משתמשים עם פרונציה חמורה, סופינציה, קשתות גבוהות או תנוחת כף רגל לא תקינה.

העצמי של Xianku-התפתחאלגוריתם ACA ו-AHIמספק שיטת הערכת קשת מתקדמת יותר.

ACA מייצגזווית הולכה קשת.

AHI מייצגמדד גובה הקשת.

האלגוריתם ACA ו-AHIמשלב:

• נתוני מודל תלת-ממדי-מלא
• מדד גובה הקשת
• מורפולוגיה של קשת
• מבנה קשת אורכית מדיאלית
• קשר מרחבי-ל-אמצע כף הרגל
• נטייה ליציבת כף הרגל מעבר לאזור מגע פשוט

עבור יצרני אורתוטיקה, זה בעל ערך מכיוון שסיווג הקשת משפיע על אסטרטגיית העיצוב. תמיכת קשת גבוהה דורשת מבנה שונה מתמיכת קשת נמוכה. כף רגל עם סטייה פנימה או החוצה עשויה להזדקק להיגיון ייצוב שונה. אם נתוני הקשת שגויים, ייתכן שגם העיצוב האורתוטי שגוי.

על ידי שילוב של מודל 3D full-foot עם ניתוח קשת מבוסס ACA ו-AHI, Xianku עוזר ליצרנים לעבור מתבניות גנריות לעיצובים פונקציונליים מותאמים אישית יותר.

30+ מערכי נתונים ביו-מכאניים לפיתוח מוצר אורתוטי

זרימת עבודה אורתוטית-מוכנה לייצור זקוקה ליותר מקובץ מודל. הוא גם זקוק לנתוני מדידה מובנים שיכולים להנחות כללי עיצוב, פרמטרים של התאמה אישית ובקרת איכות.

יציאות המערכת של Xianku30+ מערכי נתונים ביו-מכאניים, כולל:

• אורך רגל
• רוחב כף הרגל
• רוחב קדמת כף הרגל
• רוחב העקב
• היקף כדור
• היקף כף הרגל
• גובה הירכיים
• גובה קשת
• סוג קשת
• מבנה הבוהן
• התייחסות ליישור העקב
• אסימטריה שמאלית-ימינה
• סיווג מורפולוגיה של כף הרגל
• התייחסות לעיצוב מדרסים בהתאמה אישית
• התייחסות לעיצוב מוצר אורתוטי
• נתוני ייצור של הדפסת תלת מימד

עבור יצרני B2B, מערכי נתונים אלה יכולים לסייע בסטנדרטיזציה של התאמה אישית תוך שמירה על הבדלים אנטומיים בודדים. זה חשוב להגדלת הייצור מבלי לאבד התאמה אישית.

דגמי תלת מימד STL/OBJ: חיבור נתוני סריקה עם CAD והדפסת תלת מימד

הסורק של Xianku יכול להוציאדגמי 3D STL/OBJ, המאפשר לשותפים לחבר נתוני סריקת רגל ישירות עם מערכות תכנון וייצור במורד הזרם.

קבצי STL שימושיים במיוחד עבור:

• מדרסים אורתוטיים בהדפסת תלת מימד
• התקני תמיכה בקשת גבוהה
• אורתוטיקה לתיקון בוניון
• כוסות עקב ומוצרי ייצוב עקב
• הנעלה בהתאמה אישית מחזיקה מעמד
• ניתוח התאמת הנעלה
• אב טיפוס של מוצר אורטופדי
• שינוי אורתוטי מבוסס-CAD

קובצי OBJ עשויים להיות שימושיים כאשר:

• נדרשים נתוני מרקם או משטח עשירים יותר
• ויזואליזציה היא חלק מחוויית הלקוח
• המודל משמש במערכות מצגת תלת מימד
• שותפים צריכים תאימות נוספת עבור פלטפורמות עיצוב

יחד, ייצוא STL/OBJ מספק גמישות רבה יותר עבור סביבות ייצור שונות. היצרנים יכולים לייבא את הקבצים לתוכנת CAD, לשנות אזורי תמיכה, לתכנן מבני תיקון ולהכין מודלים להדפסת תלת מימד.

דוגמאות ליישום: אורתוטיקת Bunion ו-High Arch Orthotics

1. ייצוא STL עבור התקנים אורתוטיים של Bunion

מוצרים הקשורים ל-בוניון דורשים גיאומטריה מדויקת של קדמת כף הרגל. מידת נעליים פשוטה אינה מספיקה. ייתכן שמעצבים יצטרכו להבין את הבליטה המדיאלית, רוחב קדמת כף הרגל, יישור הבוהן והקשר בין הבוהן הגדולה לאזור המטטרסאלי.

מודל התלת מימד של Xianku יכול לתמוך ב:

• הערכה של מורפולוגיה של קדמת כף הרגל
• דוגמנות אזור הבוהן
• התייחסות לבליטות בוניון
• שיפור התאמת המכשיר בהתאמה אישית
• עיצוב CAD טוב יותר לתמיכה מקומית בהקלה או תיקון

2. ייצוא STL עבור תומכים אורתוטיים עם קשת גבוהה

כפות רגלי קשת גבוהות דורשות לעתים קרובות תמיכה קפדנית יותר ועיצוב ריפוד. אם תמיכת הקשת נמוכה מדי, היא עלולה להיות לא יעילה. אם זה אגרסיבי מדי, זה עלול להרגיש לא בנוח.

נתוני התלת-ממד של Xianku יכולים לעזור ליצרנים להעריך:

• גובה קשת
• עקמומיות קשת
• עוצמת הקול
• נטייה לטעינה לרוחב
• דרישות ישיבה בעקב
• גיאומטריה מותאמת אישית של תמיכה בקשת

זה מאפשר לעצב אורתוטיק קשת גבוה עם איזון טוב יותר בין תמיכה, נוחות ויציבות.

סרוק-ל-זרימת עבודה להדפסה עבור אורתוטיקה מודפסת בתלת-ממד

זרימת עבודה טיפוסית-מופעלת של Xianku להתאמה אישית של אורתוטיק B2B עשויה לכלול:

סריקת כף הרגל

המשתמש משלים סריקה כפולה שנייה ללא-מגע 1-שנייה.

הפקת דוחות דיגיטליים

המערכת מפיקה דוח תוך כ-5 שניות בדיוק של ±1 מ"מ.

שחזור מודל תלת מימד

הסורק יוצר מודל תלת-ממדי אמיתי של 1:1 כף רגל מלאה-.

ניתוח ביומכני

אלגוריתם ACA ו-AHI ו-30+ מערכי נתונים ביו-מכאניים תומכים בהערכת מבנה כף הרגל.

ייצוא דגמי STL/OBJ

מודל התלת-ממד מיוצא לשימוש בתכנון או ייצור CAD.

עיצוב אורתוטי

מעצבים משנים אזורי תמיכה, אזורי הקלה, מבני תיקון וגיאומטריית המוצר.

הדפסת תלת מימד

ההתקן האורתוטי המותאם מודפס באמצעות חומרים מתאימים ושיטות שלאחר-עיבוד.

התאמה ומעקב-

המשתמש מקבל פתרון אורתוטי מותאם אישית יותר המבוסס על נתוני כף הרגל האמיתיים.

זרימת עבודה זו במעגל סגור-מסייעת ליצרנים לצמצם עבודה ידנית, לשפר את עקביות העיצוב וליצור שירותי התאמה אישית ניתנים להרחבה.

סריקת רגל תלת מימדית לעומת איסוף נתונים אורתוטי מסורתי

ההבדל העיקרי הוא שהמערכת של Xianku יוצרת-נכסים דיגיטליים מוכנים לייצור, לא רק חזותי הערכה.

שאלות ותשובות: שאלות נפוצות על ייצוא פורמטים של קבצי STL עבור אורתוטיקה מודפסת תלת מימדית

כיצד סריקת כף רגל תלת מימדית מסייעת בייצור אורתוטי מותאם אישית?

סריקת כף רגל תלת מימדית לוכדת דגם דיגיטלי אמיתי של כף הרגל 1:1. ניתן לייצא דגם זה בשםדגמי 3D STL/OBJומשמש בתוכנת CAD או זרימות עבודה של הדפסת תלת מימד לעיצוב אורתוטיק מותאם אישית המבוסס על מבנה כף הרגל האמיתי.

מדוע ייצוא קבצי STL חשוב עבור אורתוטיקה מודפסת בתלת מימד?

ייצוא קבצי STL מאפשר לנתוני סריקת רגל לעבור ישירות לשרשרת הייצור של הדפסת תלת מימד. זה עוזר ליצרנים להפחית דוגמנות ידנית, לשפר את דיוק ההתאמה ולעצב מוצרים אורתוטיים סביב האנטומיה האמיתית של המשתמש.

האם טביעת רגל דו מימדית מספיקה לעיצוב אורתוטי מותאם אישית?

טביעת רגל דו-ממדית יכולה לספק מידע בסיסי ליצירת קשר, אך היא אינה יכולה לתפוס באופן מלא את גובה הקשת, נפח הצמיד, מבנה העקב, היקף כף הרגל או מורפולוגיה מלאה של כף הרגל. עבור אורתוטיקה מודפסת בתלת-ממד, נתוני תלת-ממד מלאים שימושיים הרבה יותר.

מהו אלגוריתם ACA ו-AHI?

האלגוריתם ACA ו-AHIהיא שיטת הערכת הקשת שפותחה בעצמה-של Xianku. הוא משלב את זווית הולכה של קשת, אינדקס גובה קשת, מודלים תלת-ממדיים של -כף הרגל ומורפולוגיה של קשת כדי לספק הערכת קשת אמינה יותר מאשר שיטות מסורתיות מבוססות אזור-.

האם ניתן להשתמש בקבצי STL עבור אורתוטיקת בוניון?

כֵּן. קובצי STL יכולים לתמוך בעיצוב CAD עבור התקנים אורתוטיים הקשורים-בבניון על ידי מתן גיאומטריה מדויקת של קדמת כף הרגל, מבנה אזור הבוהן והפניות צורה מקומיות.

האם ניתן להשתמש בקבצי STL עבור אורתוטיקה קשת גבוהה?

כֵּן. קבצי STL שימושיים ביותר עבור תומכים אורתוטיים קשתים גבוהים מכיוון שהם מספקים גובה קשת מדויקים, עקמומיות, נפח כף רגל וגיאומטריית כף רגל מלאה- לעיצוב תמיכה מותאם אישית.

כמה מהיר זרימת העבודה של סריקת Xianku?

הסורק של Xianku יכול להשלים -כפול רגלסריקה של שנייה אחתולהפיק דוח מקצועי בערך5 שניות, עוזר לשותפי B2B לשפר את היעילות בסביבות התאמה אישית של-נפחים גבוהים.

טייק אווי אחרון: אורתוטיקה טובה יותר מתחילה עם נתונים תלת מימדיים טובים יותר

עבור יצרני אורתוטיקה מודפסת בתלת מימד, איכות ההתאמה האישית תלויה באיכות הנתונים המקוריים של כף הרגל. טביעת רגל שטוחה או מפת לחץ עשויה להיות שימושית לעיון, אך היא אינה יכולה להחליף מודל תלת-ממד שלם של 1:1 -רגל.

ייצוא פורמט קבצי STL עבור אורתוטיקה מודפסת בתלת מימדמאפשר חיבור ישיר בין הערכת בריאות כף הרגל לבין ייצור דיגיטלי. עם זה של שיאנקוטכנולוגיית אור מובנית אינפרא אדום, סריקה של שנייה אחת, דיוק של ±1 מ"מ, קנייניאלגוריתם ACA ו-AHI, 30+ מערכי נתונים ביו-מכאניים, וניתן לייצואדגמי 3D STL/OBJ, שותפי B2B יכולים לבנות זרימת עבודה יעילה יותר, ניתנת להרחבה ומותאמת אישית.

מתמיכות לתיקון חבטות ועד מדרסים מותאמים אישית ועד רכיבי הנעלה מותאמים אישית, העתיד של ייצור האורתוטי הוא-מונע על ידי נתונים, מותאם-תלת מימד ומותאם אישית עמוקות.
